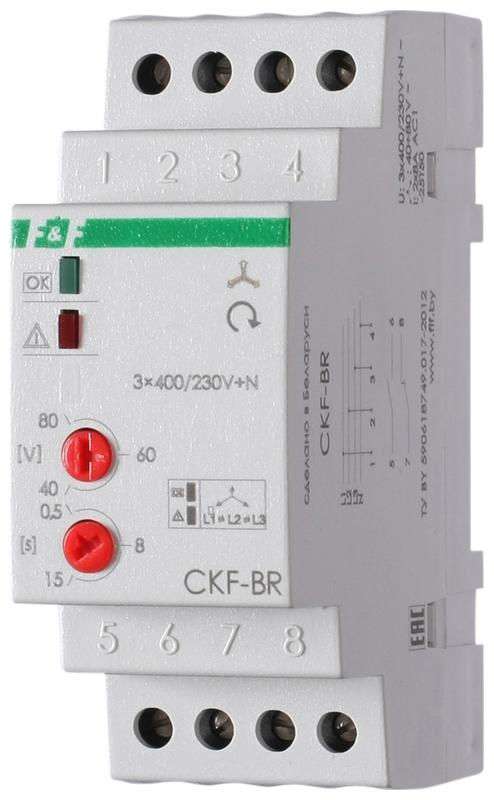

Реле контроля фаз серии "CKF"
Монтаж на DIN-рейку.
Предназначено для защиты электродвигателей и электроустановок, питаемых от трехфазной сети в случаях: отсутствия хотя бы одной из фаз, асимметрии напряжения, нарушения чередования фаз, обрыва нулевого провода.
Принцип работы

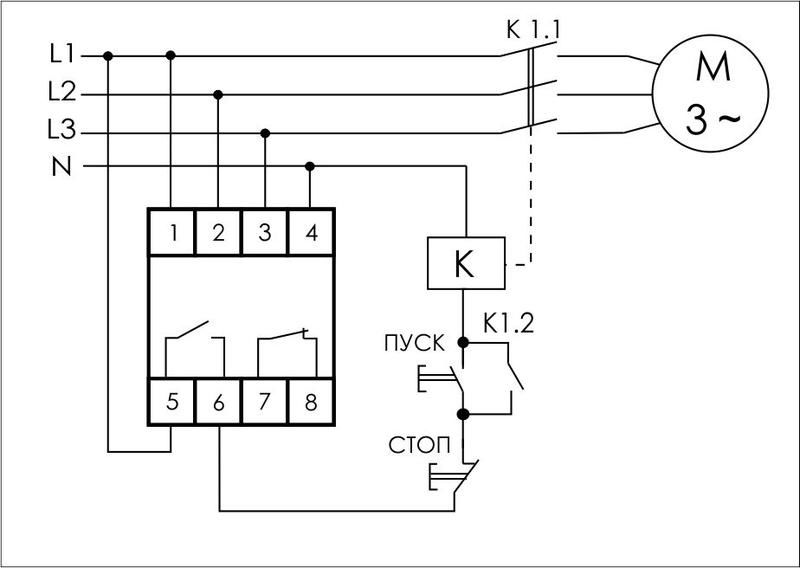

Если напряжение в пределах нормы, контакты исполнительного реле замкнуты и на контактор управления электродвигателем подается напряжение, управляющее его включением. В случае одной из вышеперечисленных аварийных ситуаций контакты реле размыкаются и контактор отключается. Включение происходит автоматически после восстановления сетевого напряжения питания.
Особенности:
контроль наличия фаз;
контроль асимметрии между фазами;
контроль чередования фаз;
защита от обрыва нулевого провода;
напряжение питания 3x230+N В AC;
контакт - 1NO, 1NC (2x8 А).
Функция контроля порядка чередования фаз
Да
Функция обнаружения обрыва фазы
Да
Функция обнаружения пониженного напряжения
Нет
Функция обнаружения перенапряжения
Нет
Функция обнаружения асимметрии фаз
Да
Максимально допустимое время задержки
15 с
Минимальное регулируемое время задержки
.5 с
Количество размыкающих контактов
1
Количество замыкающих контактов
1
