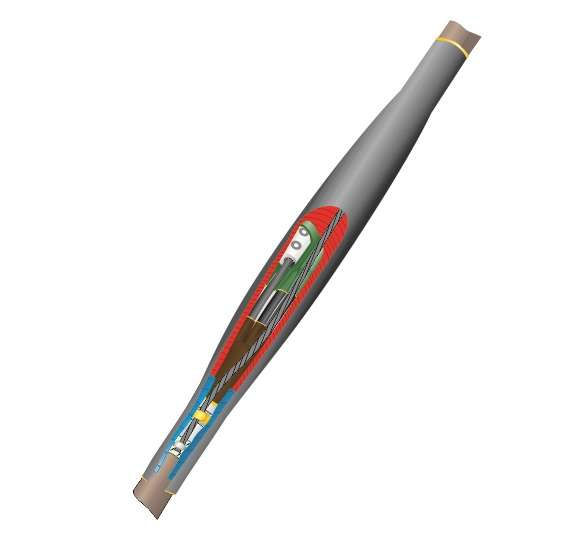

МУФТА СОЕДИНИТЕЛЬНАЯ ТЕРМОУСАЖИВАЕМАЯ МАРКИ 1СТп(тк)-4х(150-240) С СОЕДИНИТЕЛЯМИ БОЛТОВЫМИ предназначена для соединения 4-х жильных силовых кабелей сечением 150, 185, 240 кв.мм с бумажной или с пластмассовой изоляцией, с броней или без брони, на напряжение до 1 кВ включительно. Универсальна в применении.
Устанавливается непосредственно в грунте, а также в тоннелях, каналах, коллекторах и других кабельных сооружениях без ограничения по уровню прокладки.
Эксплуатируется при температуре окружающей среды от -50град.С до +50град.С и относительной влажности до 98%.
Соответствует требованиям ГОСТ 13781.0-86 и ТУ Нева-Транс 3599-012-31930690-2016.
Прошла необходимый комплекс независимых испытаний, на основании которых выдан сертификат соответствия Госстандарта России.
Монтируется на двух концах соединяемых кабелей методом термоусаживания основных деталей из модифицированного полимера, входящих в комплект муфты, с помощью горелки или высокотемпературного фена.
Имеет наружный толстостенный термоусаживаемый кожух с нанесенным на него клеевым слоем, обеспечивающим полноценную защиту и герметичность кабельной муфты.
Предусматривает крепление провода заземления к металлическим оболочкам соединяемых кабелей, имеющих бумажную изоляцию, с помощью пружин постоянного давления и терок, а к бронелентам методом пайки.
Сочетает в себе высокую эксплуатационную надежность и экологическую безопасность.
Исполнение
Термоусадочный
Допуск к эксплуатации в горнодобывающей промышленности
Нет
Номинальное сечение проводника с
150 кв.мм
Номинальное сечение проводника по
240 кв.мм
Для соединения кабелей с бумажной и с пластмассовой изоляцией
Да
Номинальное напряжение U0/U (Um)
0.6/1 (1.2) кВ
