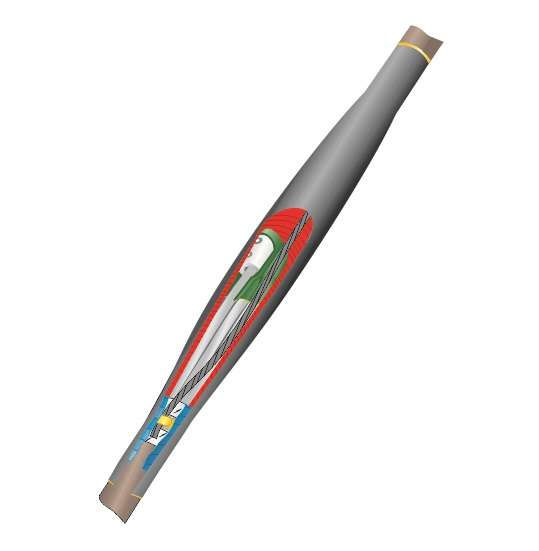

МУФТА СОЕДИНИТЕЛЬНАЯ ТЕРМОУСАЖИВАЕМАЯ МАРКИ 1ПСТб(тк)-4х(35-50) С СОЕДИНИТЕЛЯМИ БОЛТОВЫМИ предназначена для соединения 4-х жильных силовых кабелей сечением 35, 50 кв.мм с пластмассовой изоляцией с броней на напряжение до 1 кВ включительно.
Устанавливается непосредственно в грунте, а также в тоннелях, каналах, коллекторах и других кабельных сооружениях без ограничения по уровню прокладки.
Эксплуатируется при температуре окружающей среды от -50град.С до +50град.С и относительной влажности до 98%.
Соответствует требованиям ГОСТ 13781.0-86 и ТУ Нева-Транс 3599-012-31930690-2016.
Прошла необходимый комплекс независимых испытаний, на основании которых выдан сертификат соответствия Госстандарта России.
Монтируется на двух концах соединяемых кабелей методом термоусаживания основных деталей из модифицированного полимера, входящих в комплект муфты, с помощью горелки или высокотемпературного фена.
Имеет наружный толстостенный термоусаживаемый кожух с нанесенным на него клеевым слоем, обеспечивающий полноценную защиту и герметичность кабельной муфты.
Предусматривает крепление провода заземления к бронелентам кабеля с помощью пружин постоянного давления и терок.
Сочетает в себе высокую эксплуатационную надежность и экологическую безопасность.
Исполнение
Термоусадочный
Допуск к эксплуатации в горнодобывающей промышленности
Нет
Номинальное сечение проводника с
35 кв.мм
Номинальное сечение проводника по
50 кв.мм
Для соединения кабелей с бумажной и с пластмассовой изоляцией
Да
Номинальное напряжение U0/U (Um)
0.6/1 (1.2) кВ
